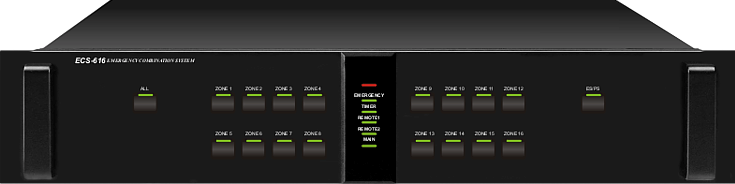

С помощью контроллера системы оповещения ECS-616 можно реализовать автоматическую систему оповещения и управления эвакуацией с любым количеством зон. Кроме автоматической трансляции тревожного сообщения при пожаре, контроллер позволяет вручную управлять эвакуацией людей из здания. Дополнительно ECS-616 обеспечивает стыковку с системой оповещения ГО и ЧС, позоновое речевое оповещение с помощью удаленных микрофонных панелей RM-616 или через АТС при использовании телефонного контроллера TP-631, трансляцию заранее записанных сообщений и сигналов по расписанию при использовании недельного программируемого таймера PW-642 и цифрового магнитофона PV-6232A, музыкальную трансляцию.
Наивысший приоритет имеет режим ручного управления эвакуацией. В этом режиме другие функции контроллера недоступны. Зоны для подачи речевого сообщения выбираются с помощью кнопок аварийного селектора на передней панели ECS-616.
При поступлении сигнала от прибора ОПС, например, в случае пожара, контроллер автоматически переведет систему оповещения в аварийный режим. Музыкальная трансляция и громкоговорящая связь отключаются. Тревожное сообщение или сигнал будет транслироваться в зоны пожара.
При поступлении сигнала ГО и ЧС, контроллер также отключает музыкальную трансляцию и громкоговорящую связь и во всех зонах одновременно воспроизводит сигнал из радиотрансляционной сети.
Два управляющих входа для подключения микрофонных панелей или телефонных контроллеров позволяют организовать громкоговорящую связь. Выбор зон для трансляции речевых сообщений осуществляется с помощью селекторов на микрофонных панелях RM-6016 или с помощью телефонных аппаратов.
Наименьшим приоритетом обладает режим музыкальной трансляции, который используется для воспроизведения фоновой музыки в некоторых помещениях. Зоны для музыкальной трансляции выбираются с помощью кнопок нормального селектора на передней панели ECS-616.
Встроенный в контроллер релейный модуль позволяет организовать 3-проводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30. Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудио сигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей.
Питание блока ECS-616 осуществляется от блока контроля и распределения питания PD-659. Конструкция устройства предусматривает установку в стандартный 19' аппаратный шкаф.
Тип управление
Назначение блок управления системой
Количество установочных мест 2 U
Уровни приоритета MIC > AUTO ANN > TIMER > RM1 > RM2 > PRE IN
Количество управляемых зон 16 (x ECS-616)
Максимальная нагрузка 5 А на каждую зону (500 Вт для 100 В линии)
Потребляемая мощность в дежурном режиме (24 В) 2,4 Вт
Максимальная потребляемая мощность (24 В) 9,5 Вт
Интерфейс для расширения системы RS-422, 19200 бит/с
Максимальное расстояние для RS-422 1200 м
Габаритные размеры упаковки (Ш×В×Г) 530×200×525 мм
Масса оборудования с упаковкой 8.45 кг
Вес (нетто) 6,36 кг
Габаритные размеры (Ш×В×Г) 482×88×429 мм
Код ТНВЭД false
Напряжение питания 24 В пост. тока
