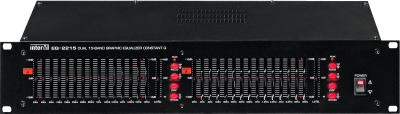

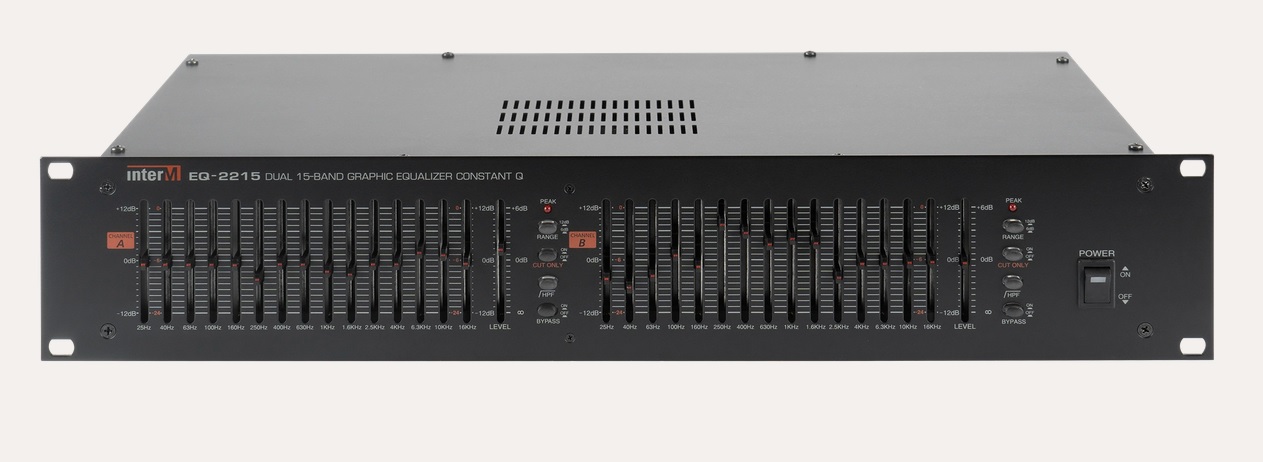

Эквалайзер EQ-2215 имеет 2 независимых канала, в каждом из которых предусмотрено 15 полос для регулировки амплитудно-частотной характеристики. Выбор центральных частот для полосовых фильтров соответствует международным стандартам, соседние частоты отличаются на 2/3 октавы. В каждом из каналов входной сигнал разбивается полосовыми фильтрами на 15 составляющих. Пользователь может для каждой составляющей аудио сигналов с помощью регуляторов установить собственный коэффициент ослабления или усиления. Регуляторы выполнены в виде вертикальных 'слайдеров', которые перемещаются в пределах 45 мм. Такая глубина перемещения обеспечивает удобство и точность работы с эквалайзером. Диапазон регулировки может быть выбрана пользователем и составляет 12 или 24 дБ.
На передней панели устройства для каждого канала предусмотрены кнопки BYPASS, при нажатии которых входной сигнал подключается к выходу без обработки. Это позволяет пользователю сравнивать сигналы до и после обработки. Фильтры высоких частот с частотой среза 80 Гц и ослаблением 18 дБ на октаву позволяют подавить сетевые помехи, возникающие при использовании, например, источников аудио сигналов низкого качества. Данные фильтры являются отключаемыми.
Индикаторы перегрузки на передней панели загораются при превышении амплитудой выходного сигнала значения +6 дБ и появлении нелинейных искажений в соответствующем канале. В этом случае пользователь с помощью регулятора может уменьшить уровень входного сигнала.
Входы и выходы устройства являются симметричными. Использование балансных схем на входе и выходе при передаче сигнала обеспечивает подавление помех, которые наводятся на соединительном кабеле.
Блок устанавливается в 19' аппаратный шкаф и работает от сети 220 В 50 Гц.
Тип обработка аудиосигнала
Назначение блок обработки аудиосигналов
Количество установочных мест 2 U
Количество каналов 2
Количество полос 15 на канал, 2/3 октавы ISO
Глубина регулировки АЧХ 6 или +/- 12 дБ, переключаемая
Диапазон частот 20 - 20000 Гц (+/- 1 дБ)
Коэффициент нелинейных искажений менее 0,01%
Отношение сигнал/шум более 85 дБ дБ
Частота и крутизна среза фильтра высоких частот 80 Гц, 18 дБ/октава
Габаритные размеры упаковки (Ш×В×Г) 552×192×360 мм
Масса оборудования с упаковкой 5,68 кг
Уровень входного сигнала / входное сопротивление 0 дБ / 10 кОм
Вес (нетто) 4,54 кг
Уровень выходного сигнала / выходное сопротивление 0 дБ / 600 Ом
Габаритные размеры (Ш×В×Г) 482×92×241 мм
Напряжение питания 220 В 50 Гц
Максимальная потребляемая мощность (230 В) 10,6 Вт
