Модуль тревожной сигнализации EP-6216 не функционирует автономно и требует наличия контроллера ECS-6216P для обеспечения надлежащей работы.

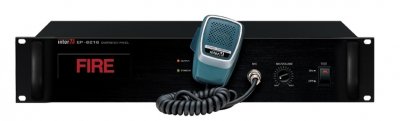

Устройство оборудовано пятью балансными линейными входами с различными приоритетами, одним балансным линейным выходом, а также микрофоном типа "тангента" для ручного запуска эвакуации. Микрофон расположен на лицевой панели EP-6216. Для подключения внешнего микрофона, в случае неудобства использования тангенты, предусмотрены клеммы на задней панели. Выбор зон оповещения осуществляется посредством контроллера ECS-6216P.

При возникновении пожара EP-6216 автоматически отключает все входы с низким приоритетом и транслирует сигнал сирены в зоны, подверженные опасности. Через 7 секунд трансляция сирены прекращается, и на выходных клеммах появляется постоянное напряжение 24 В, предназначенное для активации цифрового магнитофона PV-6232, содержащего тревожное сообщение в формате MP3. В системах оповещения о пожаре 1-го и 2-го типов (согласно СП 3.13130-2009), когда передача речевых сообщений не требуется, EP-6216 может использоваться исключительно для трансляции сигнала сирены.

Активация тестового режима происходит при нажатии и удержании кнопки TEST. При этом загорается индикатор FIRE, и отключаются сигналы от источников с низким приоритетом. Встроенный громкоговоритель воспроизводит сигнал сирены, а через 7 секунд – тревожное сообщение с внешнего источника, такого как PV-6232. Во время тестирования звуковые сигналы не транслируются в зоны оповещения. Отпускание кнопки TEST возвращает устройство в автоматический режим.

Питание устройства обеспечивается от контроллера ECS-6216P системы оповещения. Конструкция EP-6216 предусматривает его установку в стандартную 19-дюймовую стойку для оборудования.

Функциональность: коммутация и управление.
Предназначение: центральный блок управления системой.
Доступные режимы: автоматический, ручной, тестовый.
Конструктивное исполнение: 2 юнита (2U).
Иерархия приоритетов сигналов: микрофон > автоматическое объявление > таймер > удаленный вход 1 > удаленный вход 2 > предварительный вход.
Энергопотребление в режиме ожидания (24В): 1,5 Вт.
Максимальное энергопотребление (24В): 3,6 Вт.
Размеры упаковки (ширина x высота x глубина): 575 x 185 x 500 мм.
Вес брутто (с упаковкой): 5,38 кг.
Частота звукового сигнала сирены: 800 Гц.
Вес нетто (без упаковки): 3,96 кг.
Габариты устройства (ширина x высота x глубина): 482 x 88 x 332 мм.
Код товара по ТН ВЭД: отсутствует.
Требуемое напряжение питания: 24 В постоянного тока.
