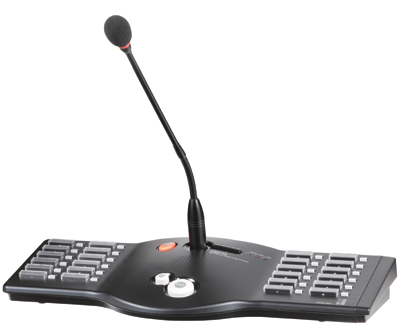

Микрофонная консоль оснащена селектором зон, включающим 24 кнопки с подсветкой и полями для маркировки. Добавление двух клавиатур RM-6012KP увеличивает общее число кнопок выбора до 48.

Кнопки на RM-6024 и RM-6012KP настраиваемые: пользователь задает список зон, активируемых каждой кнопкой, в процессе конфигурации системы. Эта процедура выполняется с компьютера, подключенного к системе через интерфейсный блок DIB-6000. Все настройки сохраняются в энергонезависимой памяти контроллеров ECS-6216P или PX-6216.

В системе аварийного оповещения, управляемой контроллером ECS-6216P, допускается использование двух микрофонных консолей RM-6024. Применение блоков RME-6108 позволяет увеличить это количество до 16. Многоканальная система на основе матричного аудиоконтроллера PX-6216 поддерживает подключение четырех RM-6024, а с использованием RME-6108 – до 32 консолей.

Для соединения RM-6024 используется один кабель UTP с четырьмя витыми парами (категории не ниже 3). Максимальная длина кабеля, гарантирующая стабильную работу устройства, составляет 1000 метров.

Состояние микрофонной консоли отображается светодиодными индикаторами. Индикатор BUSY информирует о невозможности трансляции из-за приоритетного источника. Индикатор FAULT сигнализирует о потере связи по интерфейсу RS-422 с контроллером системы или блоком RME-6108.

Чтобы сделать объявление, необходимо выбрать зону или группу зон, нажав соответствующие кнопки, и активировать микрофон кнопкой TALK. Для удобства использования на гибком держателе микрофона установлено световое кольцо, сигнализирующее о его включении.

Предусмотрен встроенный генератор сигнала гонга, который можно воспроизводить перед объявлением для привлечения внимания.

Дополнительный линейный вход позволяет передавать в выбранные зоны сигналы от внешних источников, например, MP3-плеера.

Питание микрофонной консоли осуществляется от стабилизированного источника постоянного тока 24 В.

Конструкция устройства предусматривает его размещение на горизонтальной поверхности.





Рабочий температурный режим: от –10 до +40 °С.
Предельная протяженность кабеля: 1000 метров.
Наибольшее число подключаемых модулей дополнительной клавиатуры (RM-6012KP): 2 единицы.
Число настраиваемых клавиш: 24 (или 48).
Полоса воспроизводимых частот: от 120 до 20000 Гц.
Протокол для осуществления управления: RS-422.
Энергопотребление в режиме ожидания (при 24 В): 1,5 Вт.
Наибольшая потребляемая мощность (при 24 В): 4,8 Вт.
Размеры гибкой стойки (диаметр × высота): Ø20×466 мм.
Габариты упаковочной тары (ширина × высота × глубина): 555×130×420 мм.
Вес комплекта с упаковкой: 2.4 кг.
Масса устройства (без упаковки): 1,24 кг.
Размеры устройства (ширина × высота × глубина): 455×67×199 мм.
Напряжение питания: 24 В постоянного тока.
